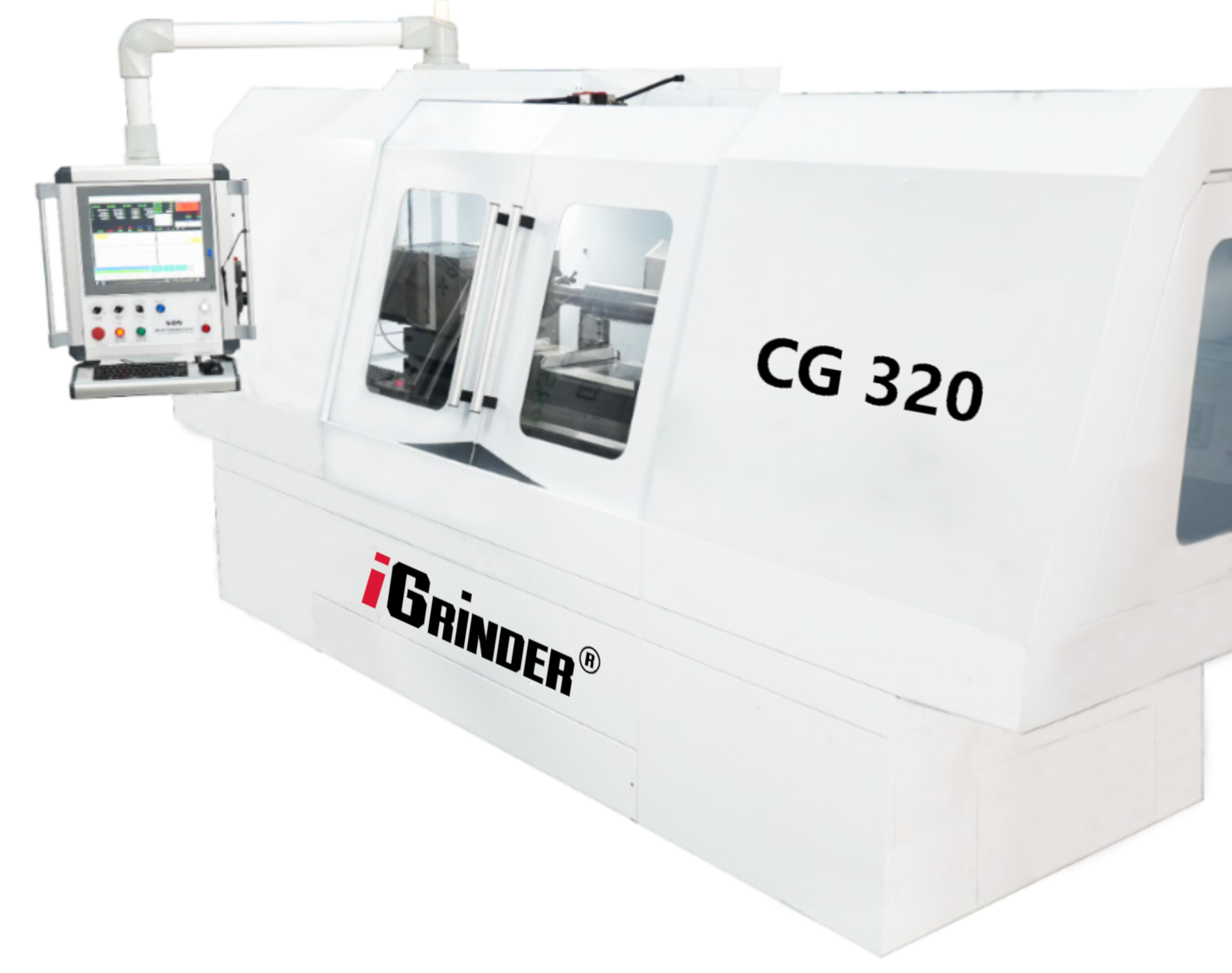

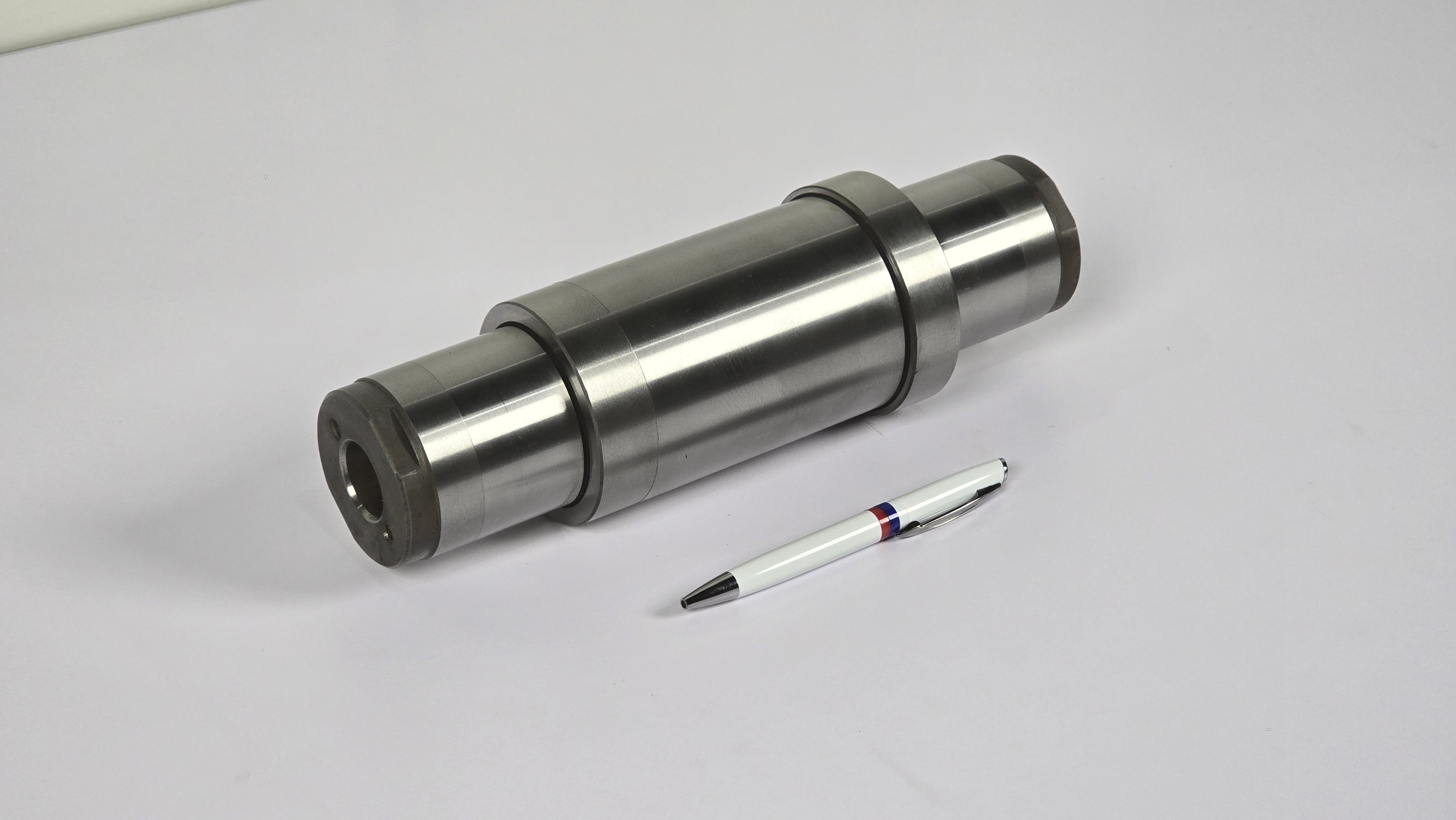

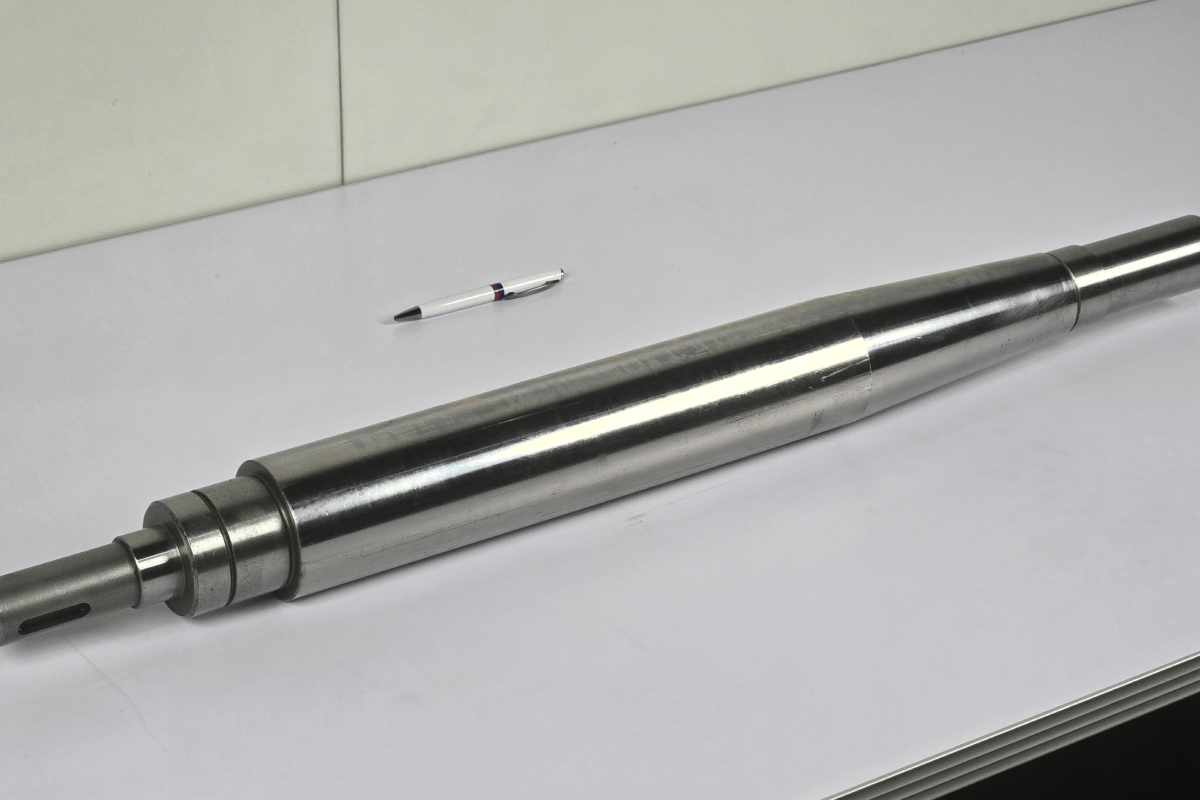

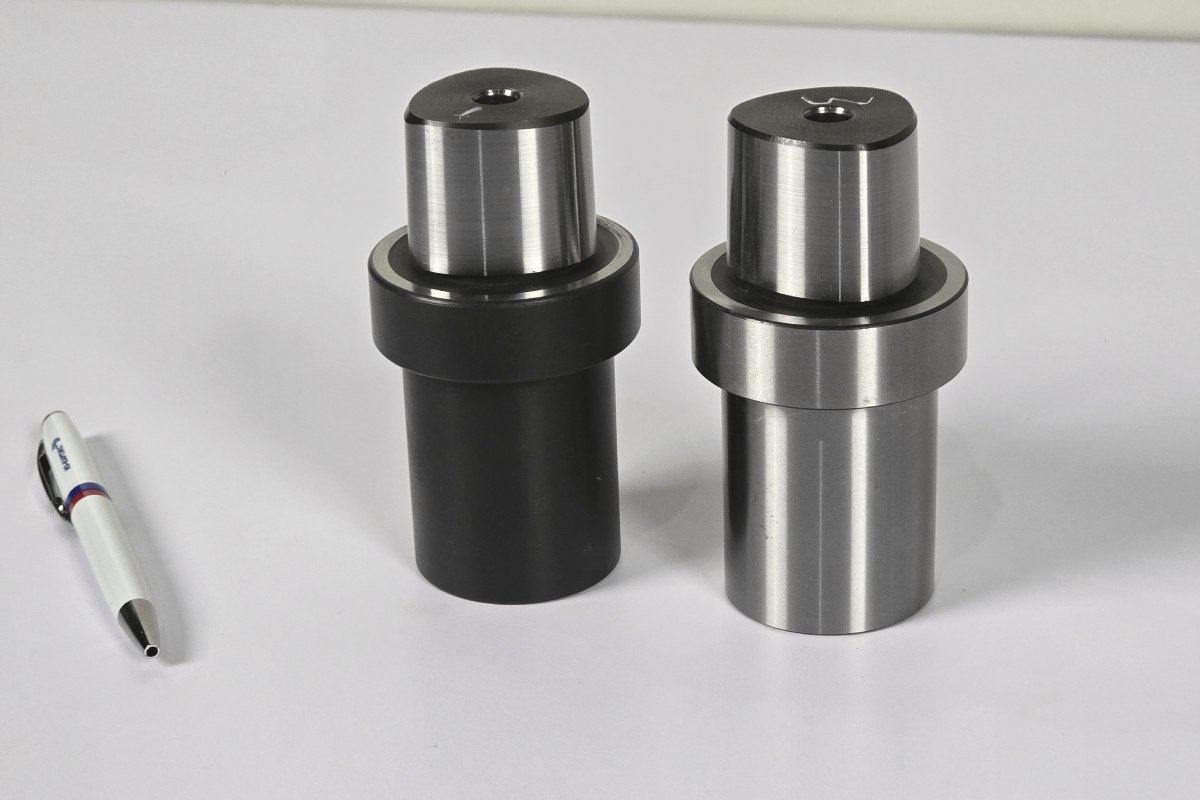

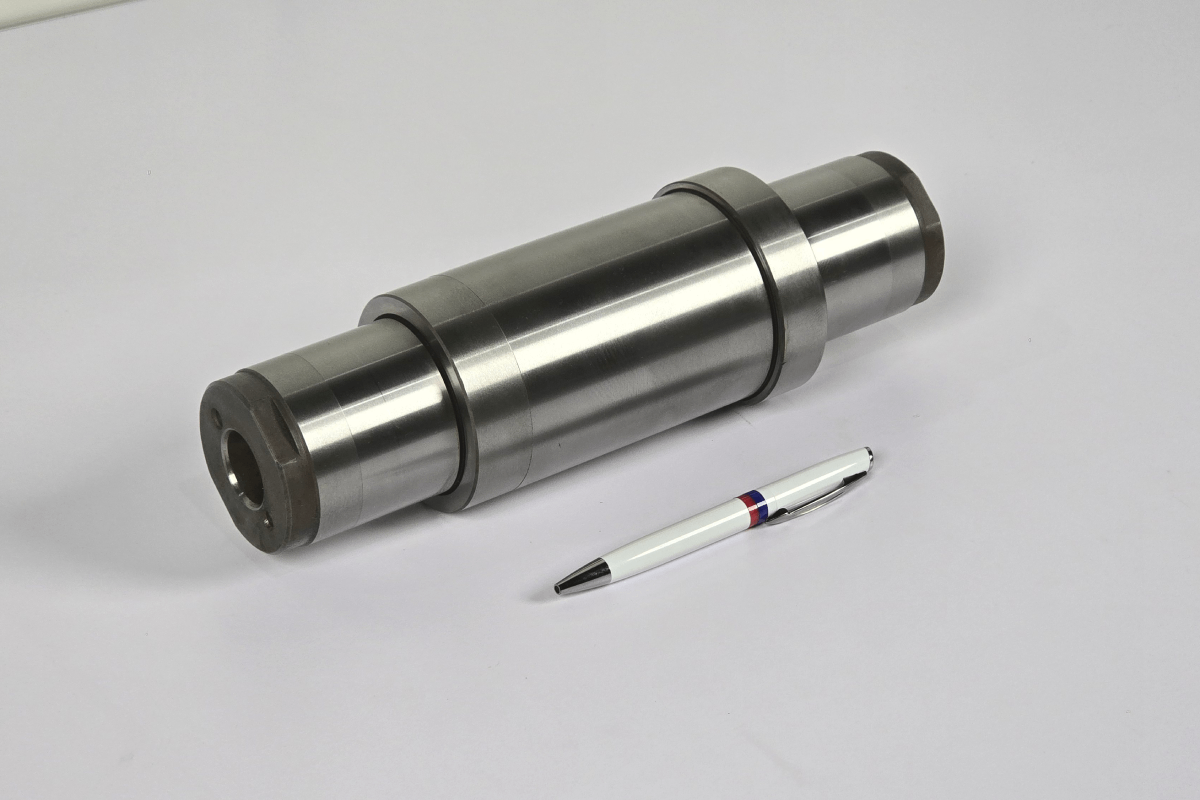

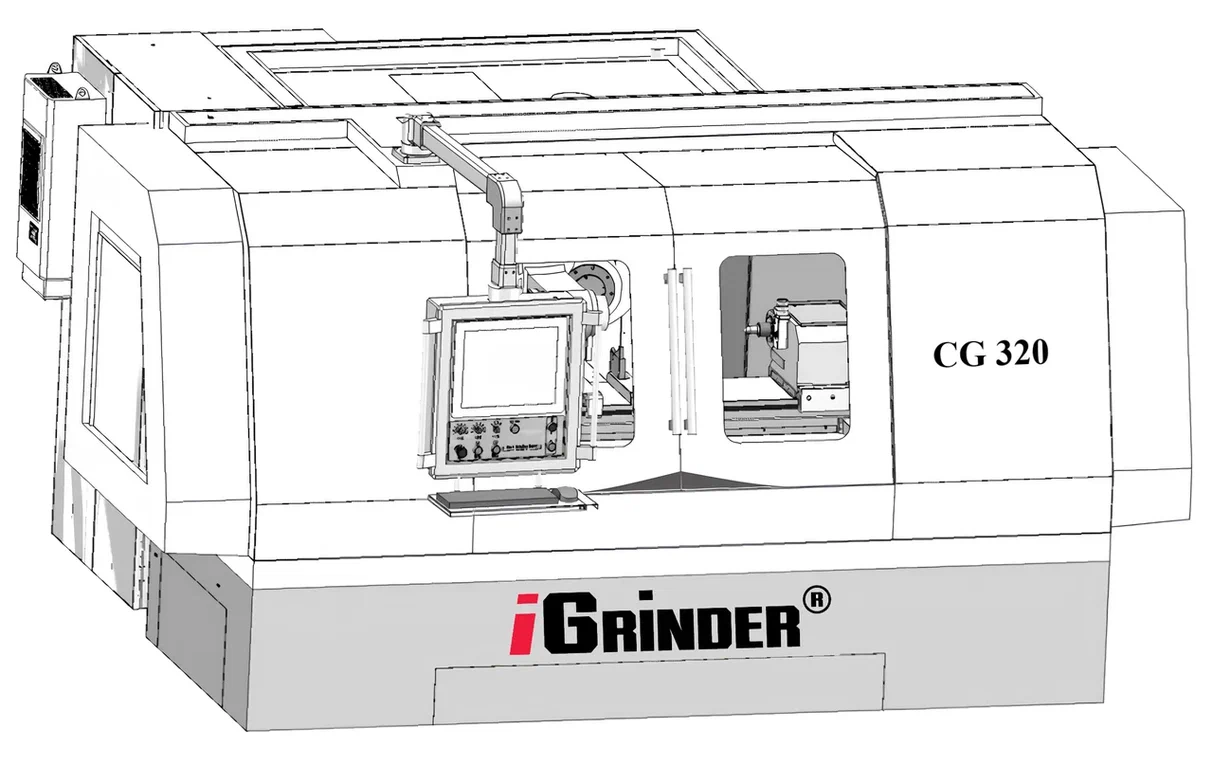

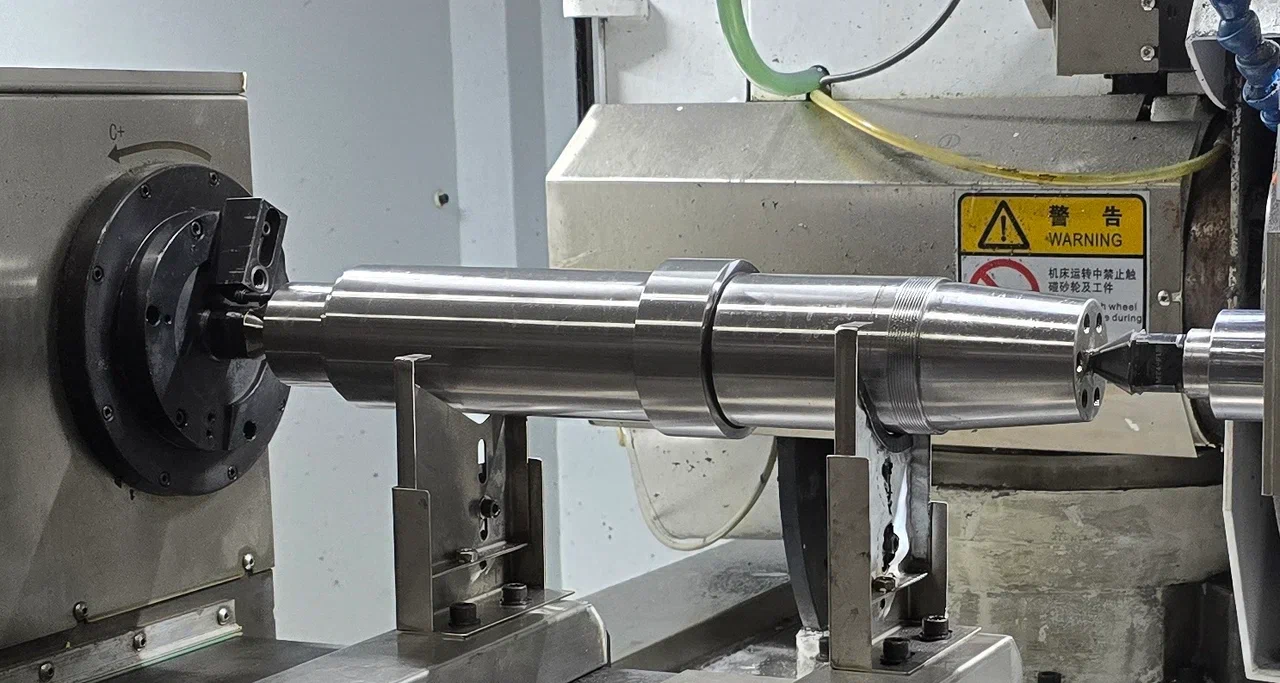

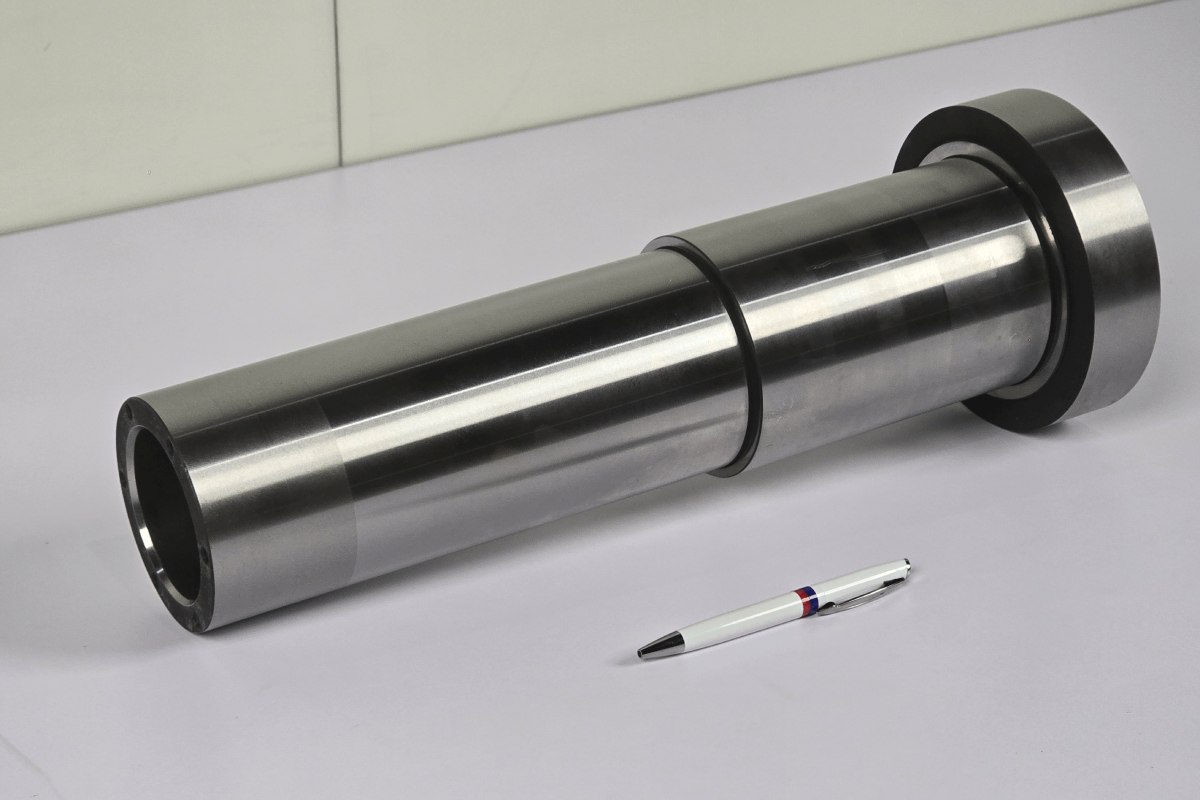

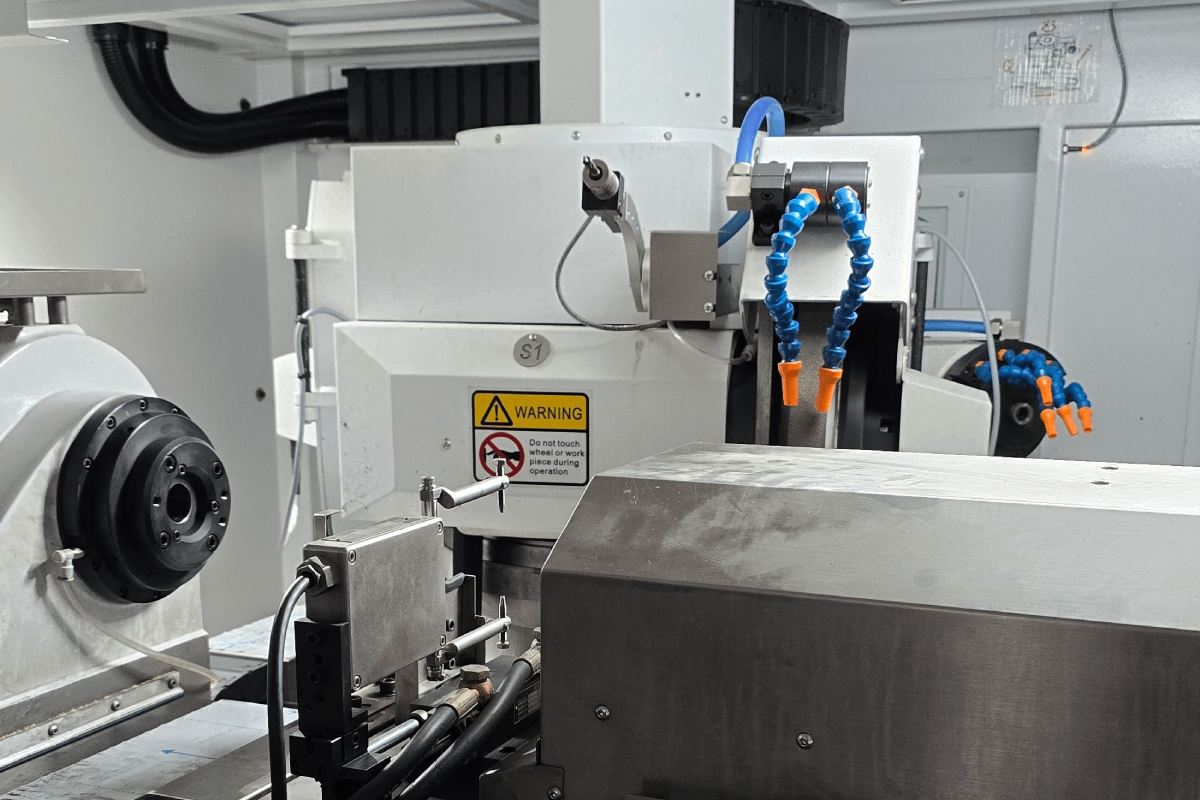

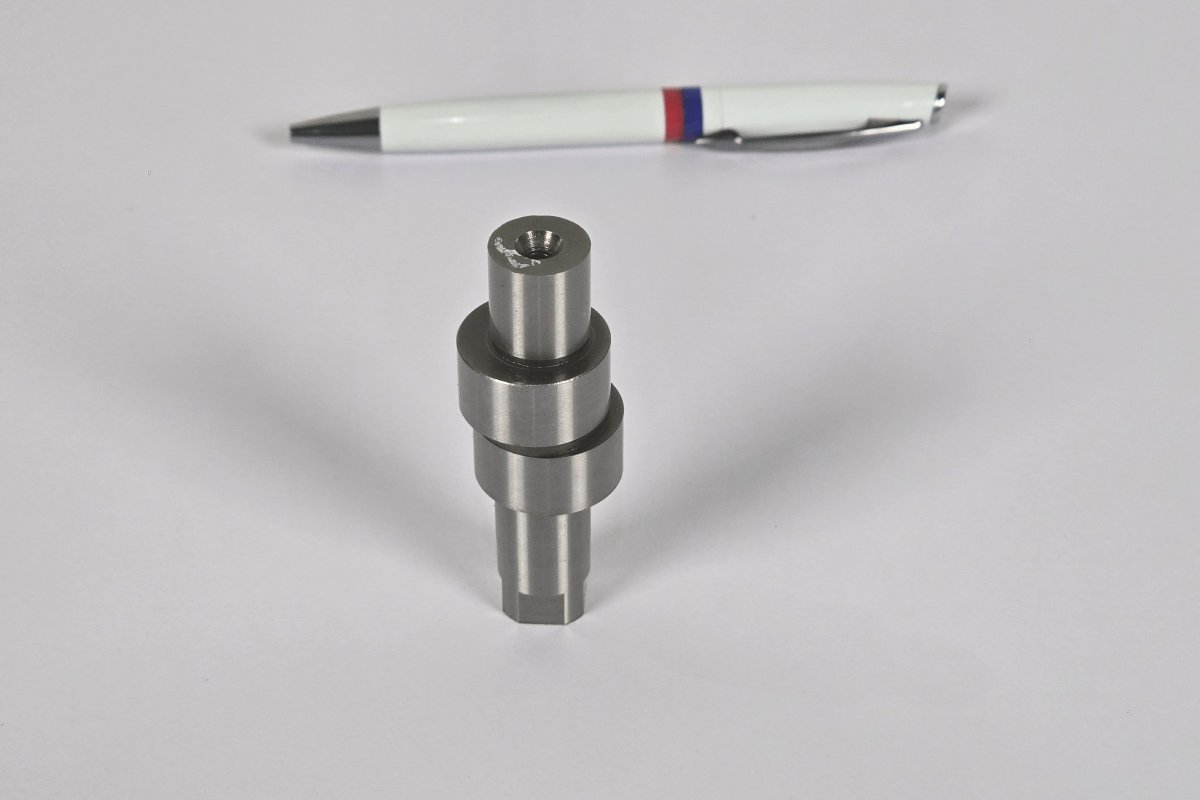

Круглошлифовальный станок с ЧПУ CG 320 предназначен для обработки за одну установку внутренних и наружных диаметров, уступов, конусов, торцовых поверхностей (внутренних/наружных) и профилированных поверхностей заготовок различных размеров.

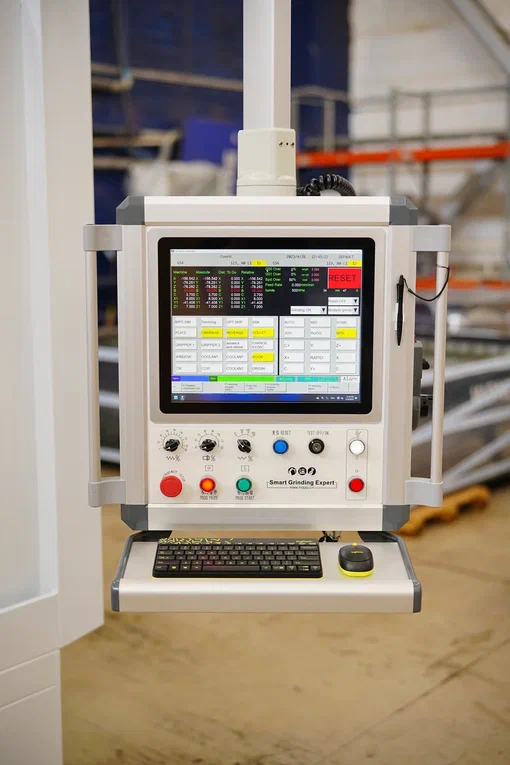

На станке применяется специализированное программное обеспечение для сложного шлифования, которое автоматически генерирует управляющую программу при вводе нескольких параметров, что делает эксплуатацию очень простой.

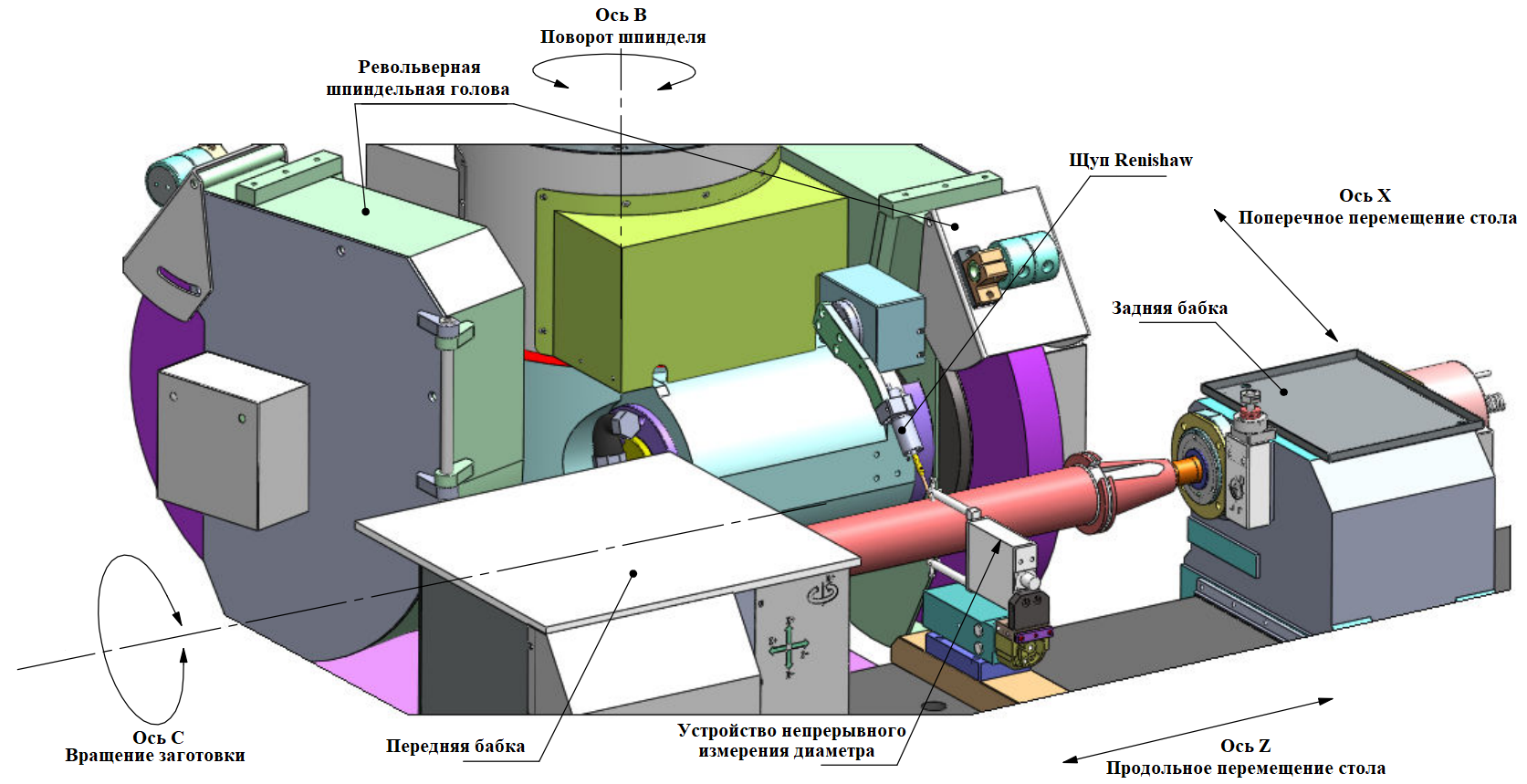

Конструкция шпиндельной бабки револьверного типа позволяет устанавливать до 2 шпинделей для наружного (OD шпиндели) и внутреннего (ID шпиндели) шлифования. В сумме можно установить до 4 шпинделей, что обеспечивает многооперационную сложную обработку.
Станок оснащен герметичным защитным кожухом, удерживающим всю СОЖ и металлическую пыль внутри станка. Доступ к обрабатываемой заготовке производится через двустворчатуюдверь.
Станина станка изготавливается из композитного материала на основе литого натурального гранита с тремя точками опоры, обладающего отличным вибропоглощением и стойкостью к термическим деформациям.
Шпиндель передней бабки оснащен осью C, что позволяет выполнять шлифование некруглых поверхностей и резьбы. Использование прямого привода/линейного двигателя в сочетании с оптическими измерительными линейками от ведущих мировых производителей (Heidenhain, Fagor или YH) обеспечивает эффективный контроль точности обработки изделий.
Станок оснащен контактным щупом Renishaw. Основная функция датчика заключается в позиционировании заготовки и проверке биения заготовки по оси Z во избежание столкновения или холостого шлифования. Это устройствопозволяетсократить время обработки и настройки.
Технические характеристики
|
Параметр |
Значение/Описание |
|
Параметры заготовки |
|
|
Максимальная длина заготовки |
1100 мм |
|
Диаметр обрабатываемой заготовки |
6 – 350 мм |
|
Шлифовальный шпиндель |
|
|
Тип шпинделя |
Револьверный стол на 3 или 4 шпинделя |
|
Количество шпинделей |
3 (2 OD + 1 ID) 4 (2 OD + 2 ID) |
|
Мощность шпинделей |
15 кВт * 2 (OD) 8.5 кВт * 2 (ID) |
|
Диапазон поворота |
-35° ~235° |
|
Тип привода |
Прямой |
|
Крутящий момент |
300 Нм |
|
Скорость вращения |
24 000 – 600 000 об/мин |
|
Оси |
|
|
Ход по оси X(продольная) |
1180 мм |
|
Ход по оси Y(поперечная) |
380 мм |
|
Разрешающая способность управления линейными осями |
0.0001 мм |
|
Разрешающая способность управления поворотными осями |
0.0001° |
|
Габариты и масса |
|
|
Размер (Д х Ш х В) |
3250 х 1800 х 2200 мм |
|
Масса станка |
Более 5000 кг (зависит от конфигурации) |
|
Требования к сети и помещению |
|
|
Напряжение сети |
380 В, 50 Гц ±10% |
|
Общая потребляемая мощность |
25 кВт |
|
Температура окружающей среды |
5 – 40 ℃ |
|
Относительная влажность |
Не более 75% |
