Прибор предварительной настройки инструмента ToolCheck Set Pro

Прибор для предварительной настройки режущего инструмента (пресеттер) — это высокоточные и функциональные решения, которые значительно повышают эффективность производства. Их применение напрямую ведет к увеличению срока службы инструмента, улучшению качества готовых изделий и повышению общей надежности технологического цикла.

Характеристики

• Максимальная длина инструмента – 420 мм (620 мм опция);
• Макс. диаметр инструмента– 420 мм;
• Разрешение шкалы–0.5 мкм;
• Точность осей–3 мкм;

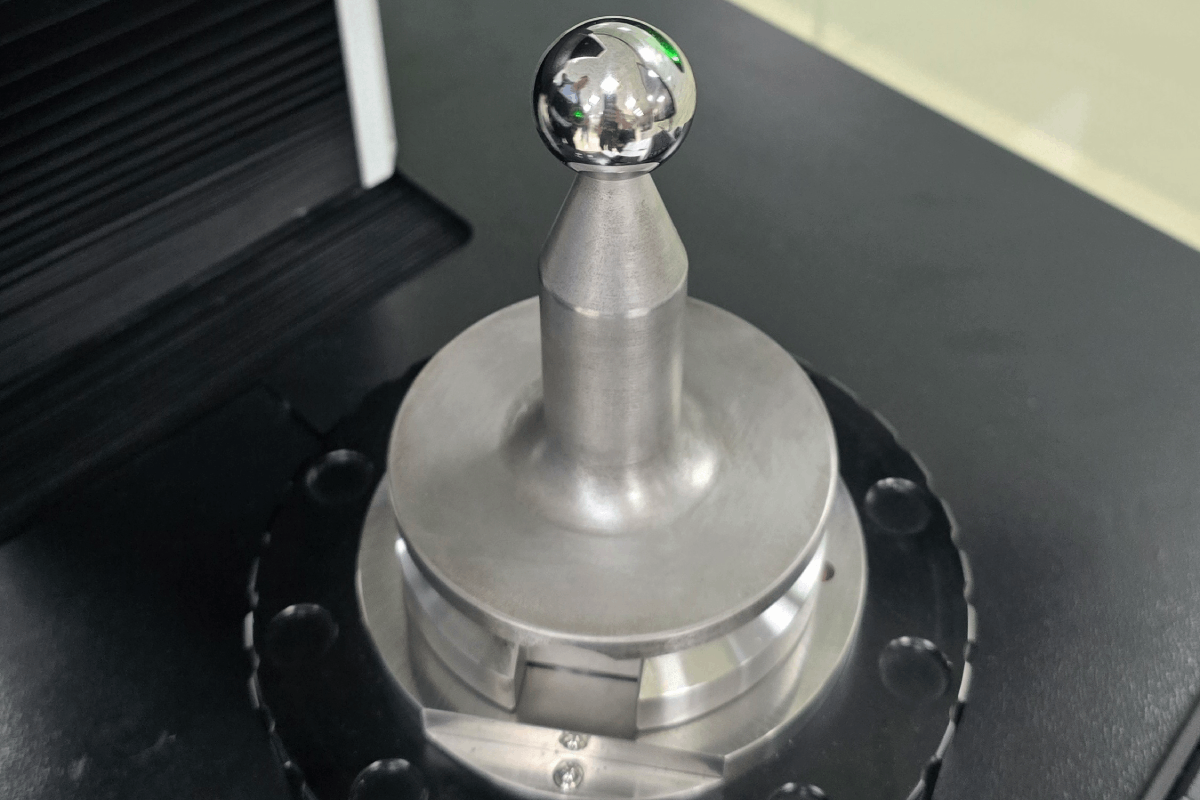

• Биение шпинделя– менее 2 мкм;
• Точность отображения–0.5 мкм;

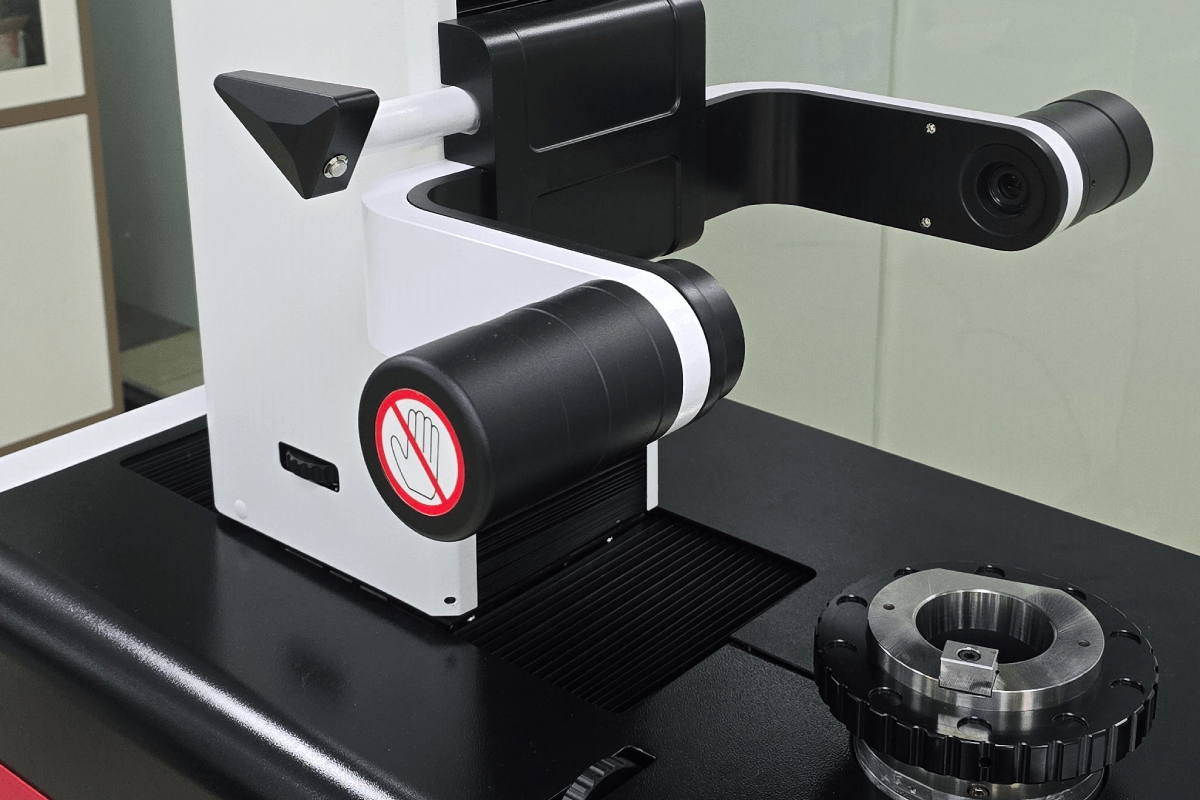

• Камерас увеличением 45х;
• Направляющие THK (Япония) по осям X и Z;
• Функция блокировки шпинделя, индексация 90°;
• Массивная станина из натурального гранита;
• Максимальный вес инструмента– 50 кг;
• 24-дюймовый сенсорный дисплей.

Перемещение и крепление заготовки

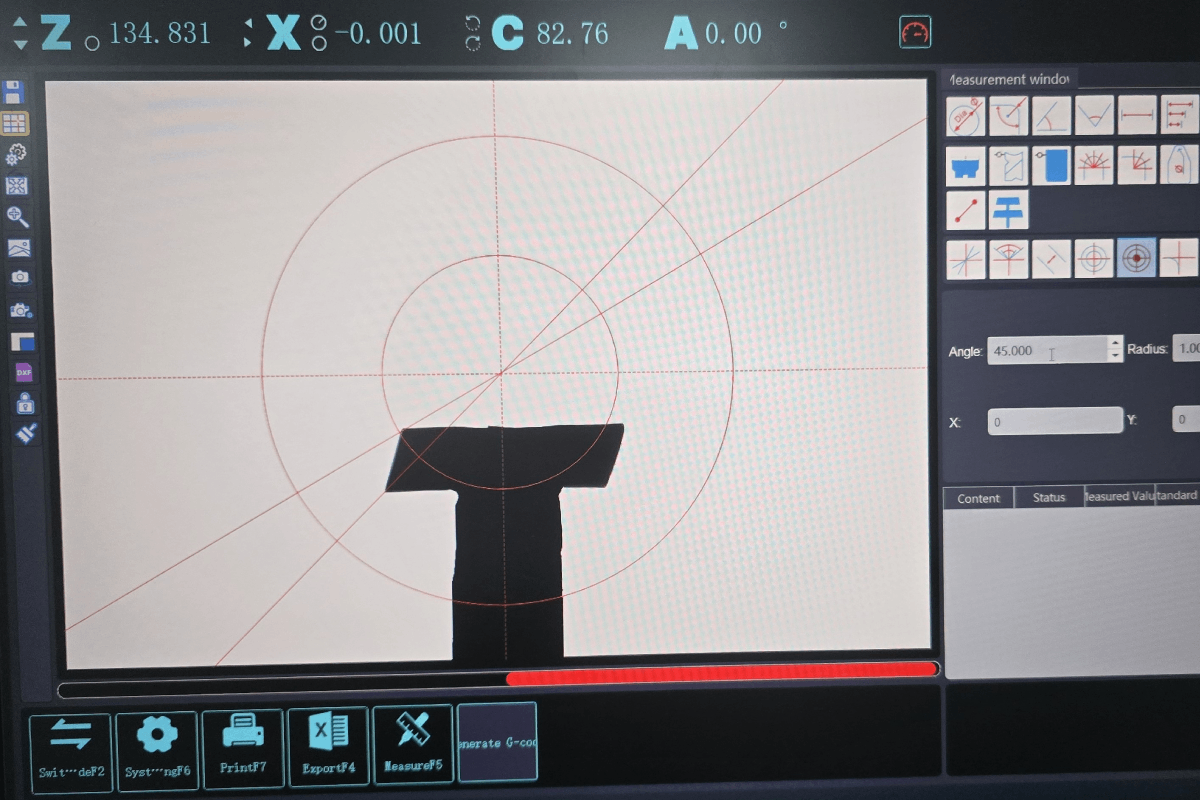

Программное обеспечение

• Передача программ коррекции инструмента (поддержка Siemens, Fanuc и др.);
• Функция субпиксельной обработки;
• Возможность сравнения с CAD/DKF.

Базовые функции

• Измерение шлифовальных кругов;
• Проверка режущей кромки;
• Сравнение скруглений;
• Анализ радиуса углового профиля;
• Длина шага/угол наклона;
• И др.
